一、方案背景

在現代工業環境中，生產設備越來越多且分布廣泛，運行數據龐大難以有效集中管理，不能實時掌握設備當前運行狀態。

本文旨在提供一種基于XL60無線采集裝置的工業設備運行數據采集和遠程啟停方案，以實現設備運行數據集中遠程管理，為預測性維護、生產精細化控制、安全監測等提供有效數據支撐，提高生產效率，推動工廠數字化進程。

二、方案設計

1、設備選型

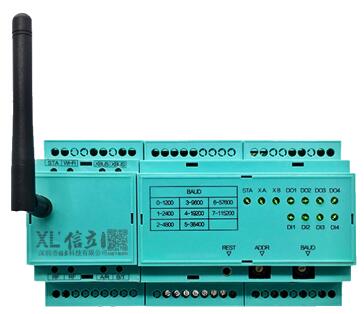

采用XL60無線采集裝置，對廠區、車間、園區機器設備的運行信號、工藝參數（溫度、壓力、位移、轉速、計數、產量等）進行采集和遠傳，并可遠程輸出開關量信號控制設備的啟停。

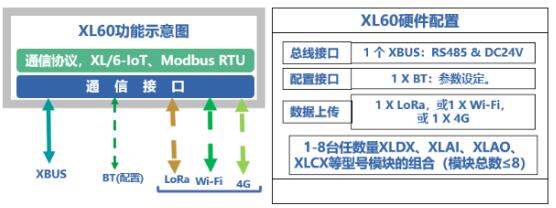

XL60無線采集裝置，由一臺主機模塊和多臺I/O模塊組合而成?？刹杉F(xiàn)場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。

l 手機APP配置，現場即設即用

l LoRa、WIFI、4G三種通信可選

l 采用信號隔離器可從原控制系統獲取信號

l 可擴展最多8個模塊

l 可為用戶定制開發通信協議

2、網絡傳輸方案

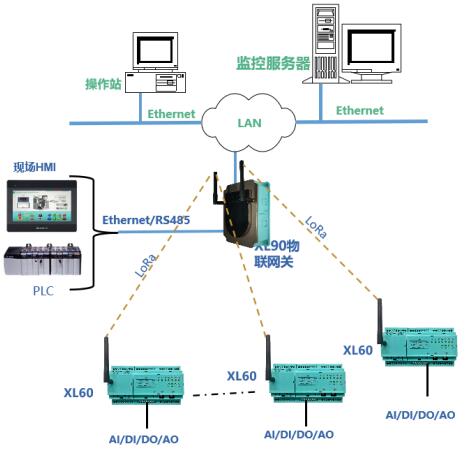

方案一：XL60無線采集裝置采集的現場設備數據，采用LoRa無線傳輸方式，傳輸至XL90物聯網關，經協議轉換后將數據通過Ethernet或RS485上傳至監控平臺、PLC、觸摸屏、控制器等設備。

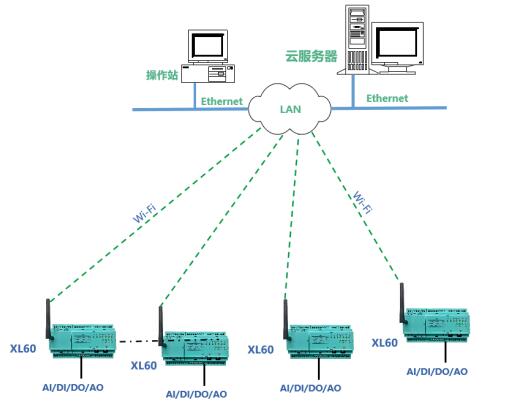

方案二：對于覆蓋Wi-Fi的區域，XL60無線采集裝置可直接通過Wi-Fi接入局域網，通過LAN直接推送數據至監控服務器。

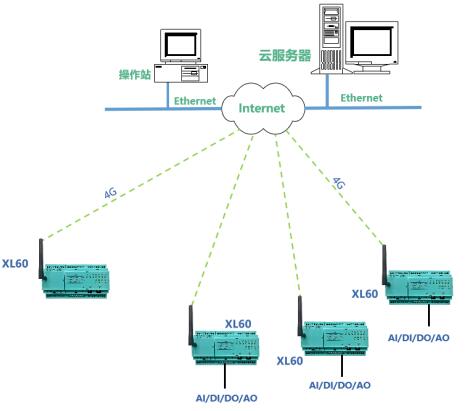

方案三：對于位置偏遠或安裝分散的設備運行參數，如管網、管溝的壓力、溫度、液位、流量、氣體濃度等信號，XL60無線采集裝置可采用4G通信將采集的數據直接上傳至云平臺。

3、平臺層

搭建XLSCADA數據監控采集系統，對現場設備的運行數據進行監控和管理：

可視化實時監測：以圖表的方式直觀實時展示設備運行狀態和關鍵參數，管理人員可快速了解當前設備運行情況；

遠程控制啟停：平臺可通過XL60無線采集裝置輸出開關量信號，遠程控制設備啟停，減少跑現場頻率，降低人工成本，提高生產靈活性；

智能預警：可自定義設定報警閾值，當監測數據出現異常，及時發出警報，并可通過微信、短信、郵件等方式，及時通知相關人員采取措施。

歷史數據分析：提供歷史數據存儲和趨勢分析等功能，為決策提供可視化數據支持，以優化生產計劃和設備維護策略。

權限分級管理：可根據用戶層級設定不同用戶權限，確保敏感數據的安全性，同時滿足不同層級管理人員的需求。

三、方案價值

提高生產效率：實時監測關鍵參數，及時發現和解決潛在問題，減少生產中斷，提高生產效率。

降低維護成本：通過設備運行信號的采集，實現對設備狀態的遠程監控，預測維護需求，降低維護成本。

遠程監測和控制：實現遠程監測，讓操作人員可以隨時隨地監控設備狀態，遠程控制設備的啟停，提高操作的靈活性和便捷性。

數據分析和優化：收集大量實時數據，通過數據分析和挖掘，幫助企業優化生產流程，提高生產效益。

提高數字化水平：通過對設備運行數據的集中管理，提高了整體生產線的數字化水平，是實現工廠數字化的重要舉措。
