廠區、園區綠化水閥門遠程開關監控方案

一、需求概述

廠區、園區等綠化水管網電磁閥、電動閥遠程開、關需求:

1、大型工業園區、公園、景區等等場所,敷設有很長且分布廣的綠化水管,并在管網相應的節點,安裝有電磁閥、電動閥等對水進行控制。

2、閥門安裝分散,要實現遠程開、關控制,布置電纜不便、成本高,且容易被綠化工作損壞。

3、選用無線的方式,實現對閥門的遠程控制。并可選太陽能供電,使安裝更加便捷。

4、可安裝無線壓力監測,實現對管網壓力的監測。

5在值室或監控室,配置監控平臺,實時監控整個管網的運行情況,對閥門進行遠程開、關操作,出現異常時發聲光報警信號,并對相關數據保存、記錄。



二、系統方案設計

基于XIoT的綠化水管網閥門監控系統,按兩層結構設計,由監控平臺和控制終端構成。

監控平臺由物聯網關、觸摸屏組成。為了方便現場操作、使用,系統穩定、可靠,選擇觸摸屏作為HMI(人機界面),實現對整個管網的監測、控制。

l 控制終端安裝在現場,實現對電磁閥的操控。

l 如需監測管道壓力,可配置無線壓力傳感器。

控制終端、無線壓力傳感器,通過LoRa無線,和監控平臺通信。

·

·

三、監控平臺設備配置方案

配置1XL90物聯網關,作為系統通信核心,無線連接現場控制設備,通過以太網連接觸摸屏。

XL90物聯網關,無線讀取現場控制終端的數據,通過以太網轉發至觸摸屏,同時接收觸摸屏下發的開、關控制指令,轉發至現場控制終端?!?/span>

根據區域內監控點的數量,配置10吋或15吋的觸摸屏,作為人機操作界面。

l 根據管道分布,及電磁閥安裝點,設計管網示意圖在屏上展示,實時展示管網上各電磁閥的開、關狀態,及壓力監測點的壓力數據。

l 在觸摸屏上點擊電磁閥圖標,可遠程開、關電磁閥。

l 在觸摸屏上可將管網運行數據、操作記錄,保存,生成歷史記錄。

l 當系統出現異常時,發出聲光報警信號。

·



四、監控平臺配置

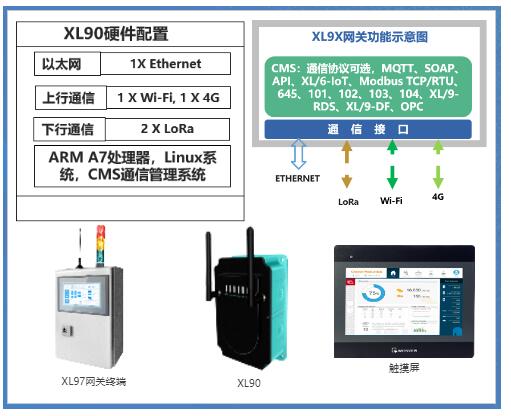

將物聯網關、觸摸屏、聲光報警器組裝在1套控制箱內,構成監控平臺——XL97網關終端

XL90物聯網關:支持兩路LoRa通信,可以分別配置成對上或?qū)ο峦ㄐ?;網關支持Ethernet4g、Wi-Fi通信,可同時向多個系統轉發數據。

觸摸屏:從網關讀取數據,按要求的功能進行處理、存儲、展示、報警。觸摸屏內置應用軟件,更方便編程實現要求的功能??蛇x10吋,或15吋等尺寸的觸摸屏。不同的監測點可選不同尺寸的屏,內部軟件功能一樣。

聲光報警器及控制箱:按屏體尺寸配。



五、現場控制設備配置方案

·

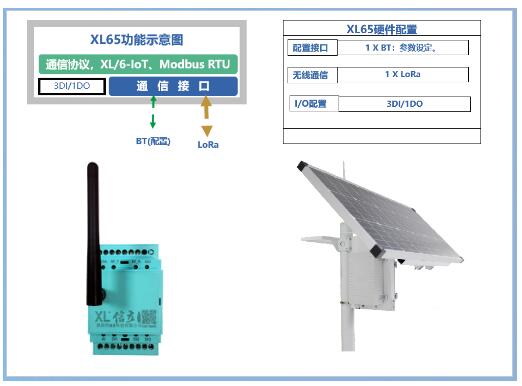

配置1XL65無線控制器,無線接收XL90物聯網關轉發的開、關指令,輸出開、關信號,控制電磁閥或電動閥開、關。

3個DI可以作位狀態信號輸入,監測現場設備。

配置一臺300X400X100,IP65的防護等級的控制箱,安裝XL65控制器,以及電源、開關、端子等輔助材料、配件。

如果現場用太陽能供電,XL65控制器可以安裝在太陽能控制箱內。

·
